耀彩网聚醚砜树脂（PES）是英国ICI公司在1972年开发的一 种综合性能优异 的热塑性高分子材料，是目前得到应用的 为数不多的特种工程塑料之一。它具有优良的耐热性能、 物理机械性能、绝缘性能等，特别是具有可以在高温下连 续使用和在温度急剧变化的环境中仍能保持性能稳定等突出优点，在许多领域已经得到广泛应用。

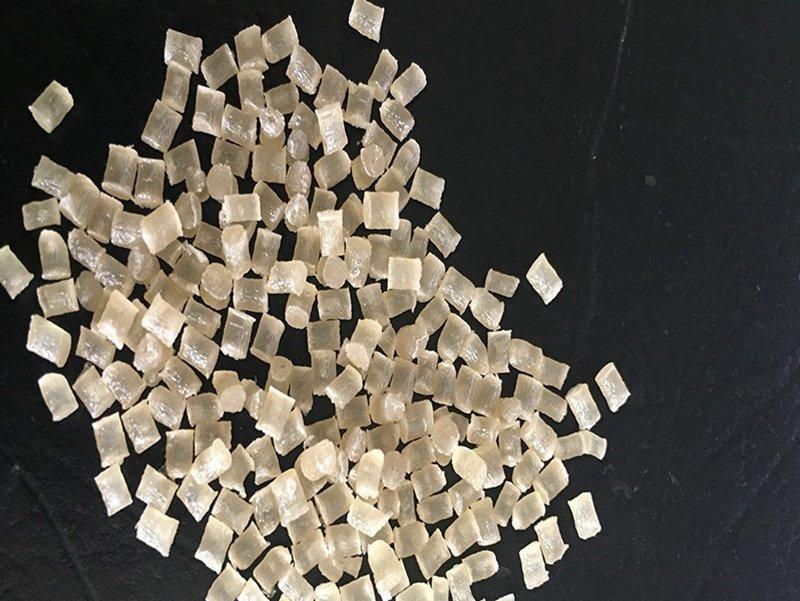

PES 德国巴斯夫 E2010G4特性
1、耐热性
热变型温度在200～220℃，连续使用温度为180～200℃，UL温度指数为180℃。
2、耐水解性
可耐150～160℃热水或蒸气，在高温下也不受酸、碱的侵蚀。
3、模量的温度依赖性
耀彩网 其模量在-100℃到200℃几乎不变，特别在100℃以上比任何一种热塑性树脂都好。
4、抗蠕变性
耀彩网 在180℃以下的温度范围内其抗蠕变性是热塑性树脂当中较优异的一种，特别是玻璃纤维增强PES树脂比某些热固性树脂还好。
5、尺寸稳定性
线膨胀系数小，而且其温度信赖性也小是其特点。特点是30%玻璃纤维增强PES树脂，其线膨胀系数只有2.3×10-5 /℃，并且直到200℃仍然可以保持与铝相近似的值。
6、耐冲击性
耀彩网 具有与聚碳酸酯相同的耐冲击性。不增强的树脂可以铆接，但对尖细的 PES制品切口较敏感，因此设计上要注意。
7、无毒性
在卫生标准方面，被美国FDA认可，也符合日本厚生省第434号和178号公告的要求。
8、难燃性
具有自熄性，不添加任何阻燃剂即有优异的难燃性，可达UL94V-0级（0.46mm）
9、耐化学药品性:
PES耐汽油、机油、润滑油等油类和氟里昂等清洗剂，它的耐溶剂开裂性是非晶树脂中较好的。但它耐丙酮、氯仿等极性溶剂的性能不好，使用时应加以注意。
PES 德国巴斯夫 E2010G4产品参数：
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO 1183 | 1.2 | g/cc | |
| 吸水率 | ISO 62 | 6.8 | % | ||
| 机械性能 | 断裂拉伸强度 | ISO 527-1/2 | 60 | Mpa | |
| 断裂伸长率 | ISO 527-1/2 | 7 | % | ||
| 拉伸模量 | ISO 527-1/2 | 2.6 | Gpa | ||
| Charpy缺口冲击强度 | ISO 179/1eA | 2.5 | J/m | ||
| 电气性能 | 体积电阻率 | IEC 60093 | >= 1.00e+15 | Ohm.cm | |
| 表面电阻率 | IEC 60093 | >= 1.00e+15 | Ohm | ||
| 介电常数 | IEC 60250 | 4.5 | |||
| 介电强度 | IEC 60243-1 | 20 | KV/mm | ||
PES 德国巴斯夫 E2010G4的注射成型工艺 ：
耀彩网根部 290～320
料筒温度（℃）中间 300～350
喷嘴 300～350
耀彩网模具温度(℃) 140～160
耀彩网注射压力(MPa)100～140
螺杆背压(MPa) 50～100
保持压(MPa) 50～70
耀彩网注射速度 中速～高速 螺杆转数（rpm） 50～60
耀彩网干燥：90℃-110℃/3-4Hr
注塑温度：260-280℃
模温：80-100℃
