PPE 日本旭化成 X532Z性能：

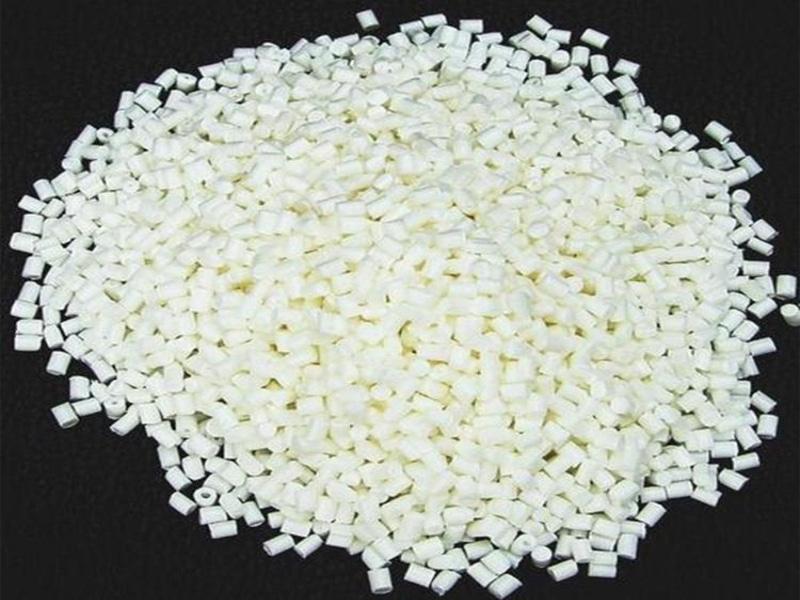

1、为白色颗粒,综合性能良好，可在120度蒸汽中使用，电绝缘性好，吸水小，但应力开裂倾向。改性聚苯醚可消除应力开裂。
2、有突出的电绝缘性和耐水性优异，尺寸稳定性好。其介电性能居塑料的首位。
耀彩网3、MPPO为PPO与HIPS共混制得的改性材料，目前市面上的材料均为此种材料。
4、有较高的耐热性，玻璃转化温度211度，熔点268度，加热至330度有分解倾向，PPO的含量越高其耐热性越好，热变形温度可达190度。
5、阻燃性良好，具有自熄性，与HIPS混合后具有中等可燃性。质轻，可用于食品和行业。耐旋光性差，长时间在阳光下使用会变色。
PPE 日本旭化成 X532Z用途：
耀彩网1、适于制作耐热件、绝缘件、减磨耐磨件、传动件、医疗及电子零件。
2、可作较高温度下使用的齿轮、风叶、阀等零件，可代替不锈钢使用。
耀彩网3、可制作螺丝、紧固件及连接件。
耀彩网4、电机、转子、机壳、变压器的电器零件。
PPE 日本旭化成 X532Z成型性能：
1.非结晶料,吸湿小
耀彩网2.流动性差，为类似牛顿流体，粘度对温度比较敏感，制品厚度一般在0.8毫米以上。极易分解，分解时产生腐蚀气体。宜严格控制成型温度，模具应加热，浇注系统对料流阻力应小。
3、聚苯醚的吸水率很低0.06%左右，但微量的水分会导致产品表面出现银丝等不光滑现象，是作干燥处理，温度不可高出150度，否则颜色会变化。
耀彩网4、聚苯醚的成型温度为280-330度，改性聚苯醚的成型温度为260-285度。
